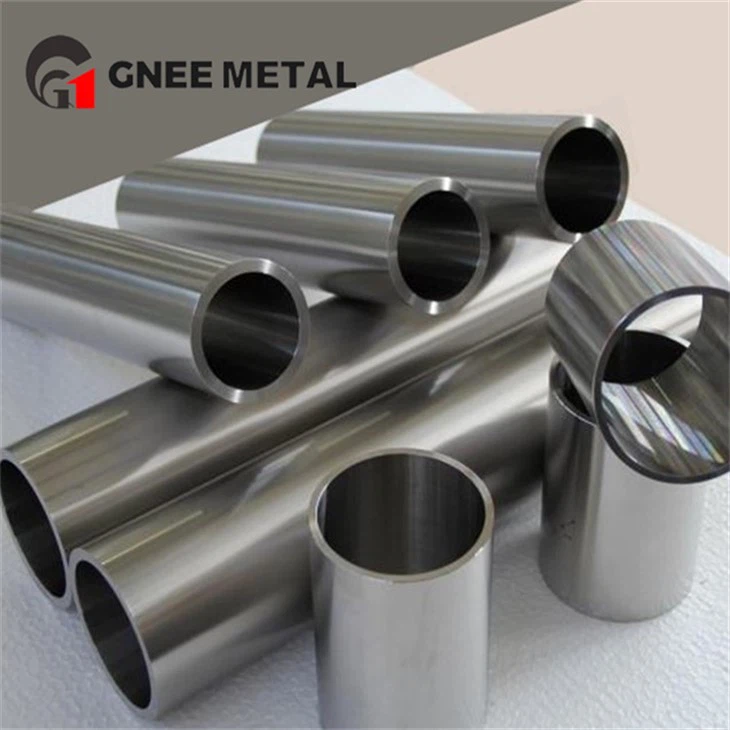

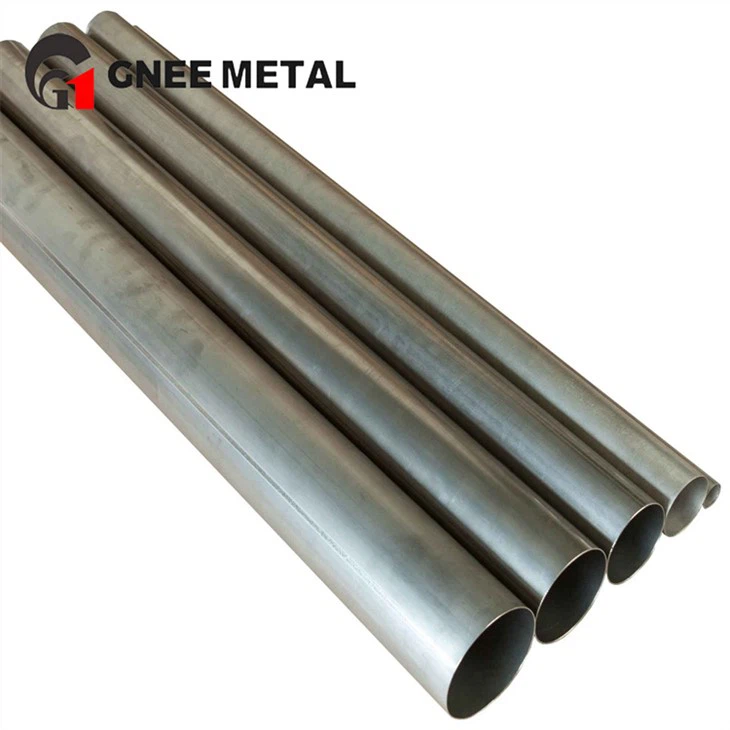

Σωλήνες από κράμα τιτανίου

Το τιτάνιο είναι ένα εξαιρετικά χημικά σταθερό μέταλλο με εξαιρετική αντοχή στη διάβρωση στα περισσότερα οξέα, αλκάλια, άλατα και άλλα χημικά μέσα. Σε θερμοκρασία δωματίου, το τιτάνιο αντιδρά με το οξυγόνο για να σχηματίσει ένα πυκνό φιλμ οξειδίου στην επιφάνεια, αποτρέποντας περαιτέρω διάβρωση. Ακόμη και σε ακραία περιβάλλοντα όπως υψηλή θερμοκρασία, υψηλή πίεση και ισχυρή διάβρωση, οι σωλήνες τιτανίου μπορούν να διατηρήσουν μεγάλη διάρκεια ζωής.



Βαθμός	Ονομασία UNS	Ονομαστική Σύνθεση	Βασικά Χαρακτηριστικά	Βασικές Εφαρμογές
Βαθμός 5	R56400	Ti-6Al-4V	Υψηλής αντοχής, θερμικά επεξεργάσιμο	Αεροδιαστημική, δομική, υψηλή-πίεση
Βαθμός 7	R52400	Ti-0,15Pd	Ανώτερη αντοχή στη διάβρωση	Χημική επεξεργασία, θαλάσσια
Βαθμός 9	R56320	Ti-3Al-2,5V	Μέτρια αντοχή, εξαιρετική μορφοποίηση	Υδραυλική σωλήνωση, αεροδιαστημική
Βαθμός 23	R56407	Ti-6Al-4V ELI	Υψηλή αντοχή, ενισχυμένη σκληρότητα	Ιατρικά εμφυτεύματα, κρυογονικά



Επαγγελματικός προμηθευτής υλικού σωλήνων από τιτάνιο - GNEE





























NPS	DN	OD[σε (mm)]	Πάχος τοιχώματος[σε (mm)]
			SCH 5	SCH 10s / 10	SCH 30	SCH 40s / 40 / STD	SCH 80s / 80 / XS	SCH 120	SCH 160	XXS
⅛	6	0.405 (10.29)	0.035 (0.889)	0.049 (1.245)	0.057 (1.448)	0.068 (1.727)	0.095 (2.413)	-	-	-
¼	8	0.540 (13.72)	0.049 (1.245)	0.065 (1.651)	0.073 (1.854)	0.088 (2.235)	0.119 (3.023)	-	-	-
⅜	10	0.675 (17.15)	0.049 (1.245)	0.065 (1.651)	0.073 (1.854)	0.091 (2.311)	0.126 (3.200)	-	-	-
½	15	0.840 (21.34)	0.065 (1.651)	0.083 (2.108)	0.095 (2.413)	0.109 (2.769)	0.147 (3.734)	-	0.188 (4.775)	0.294 (7.468)
¾	20	1.050 (26.67)	0.065 (1.651)	0.083 (2.108)	0.095 (2.413)	0.113 (2.870)	0.154 (3.912)	-	0.219 (5.563)	0.308 (7.823)
1	25	1.315 (33.40)	0.065 (1.651)	0.109 (2.769)	0.114 (2.896)	0.133 (3.378)	0.179 (4.547)	-	0.250 (6.350)	0.358 (9.093)
1¼	32	1.660 (42.16)	0.065 (1.651)	0.109 (2.769)	0.117 (2.972)	0.140 (3.556)	0.191 (4.851)	-	0.250 (6.350)	0.382 (9.703)
1½	40	1.900 (48.26)	0.065 (1.651)	0.109 (2.769)	0.125 (3.175)	0.145 (3.683)	0.200 (5.080)	-	0.281 (7.137)	0.400 (10.160)
2	50	2.375 (60.33)	0.065 (1.651)	0.109 (2.769)	0.125 (3.175)	0.154 (3.912)	0.218 (5.537)	0.250 (6.350)	0.343 (8.712)	0.436 (11.074)
2½	65	2.875 (73.03)	0.083 (2.108)	0.120 (3.048)	0.188 (4.775)	0.203 (5.156)	0.276 (7.010)	0.300 (7.620)	0.375 (9.525)	0.552 (14.021)
3	80	3.500 (88.90)	0.083 (2.108)	0.120 (3.048)	0.188 (4.775)	0.216 (5.486)	0.300 (7.620)	0.350 (8.890)	0.438 (11.125)	0.600 (15.240)
3½	90	4.000 (101.60)	0.083 (2.108)	0.120 (3.048)	0.188 (4.775)	0.226 (5.740)	0.318 (8.077)	-	-	0.636 (16.154)



Σύγκριση Μηχανικών Ιδιοτήτων

Βαθμός	Αντοχή σε εφελκυσμό (MPa)	Ισχύς διαρροής (MPa)	Επιμήκυνση (%)	Σχηματισιμότητα	Συγκολλησιμότητα
Βαθμός 5	895	825	10	★★	★★★
Βαθμός 7	345	275	20	★★★★★	★★★★★
Βαθμός 9	620	480	15	★★★★	★★★★★
Βαθμός 23	860	795	12	★★★	★★★



Σύγκριση αντοχής στη διάβρωση

Περιβάλλο	Βαθμός 5	Βαθμός 7	Βαθμός 9	Βαθμός 23
Θαλασσινό νερό	Εξοχος	Εξοχος	Εξοχος	Εξοχος
Οξειδωτικά Οξέα	Καλός	Εξοχος	Καλός	Καλός
Αναγωγικά Οξέα	Εκθεση	Εξοχος	Εκθεση	Εκθεση
Χλωρίδια	Εξοχος	Εξοχος	Εξοχος	Εξοχος
Υψηλή θερμοκρασία	Εξοχος	Καλός	Καλός	Εξοχος

Σύγκριση Κόστους

Παράγοντας	Βαθμός 5	Βαθμός 7	Βαθμός 9	Βαθμός 23
Κόστος πρώτων υλών	Μέτριος	Ψηλά	Μέτριος	Μέτρια-Υψηλή
Κόστος Κατασκευής	Πιο ψηλά	Χαμηλός	Μέτριος	Πιο ψηλά
Κόστος κύκλου ζωής	Χαμηλός	Πολύ Χαμηλό	Χαμηλός	Χαμηλός
Διαθεσιμότητα	Εξοχος	Καλός	Καλός	Καλός



Ναυτιλιακή Βιομηχανία
Χημική και πετροχημική βιομηχανία
Βιομηχανία χαρτοπολτού και χαρτιού
Αθλητικά είδη - άξονες γκολφ, σκελετοί ποδηλάτων κ.λπ.
Ιατρική βιομηχανία
Πυρηνική βιομηχανία
Το τιτάνιο ταξινομείται σε δύο κατηγορίες, εμπορικά καθαρό και κράματα με πρόσθετα όπως αλουμίνιο και βανάδιο.



Οι σωλήνες μας από κράμα τιτανίου προστατεύονται από ένα σύστημα συσκευασίας πολλαπλών-εξαγωγής-βαθμών, σχεδιασμένο για να διασφαλίζει ότι φτάνουν σε άριστη κατάσταση. Κάθε σωλήνας πρώτα προστατεύεται ξεχωριστά με διαχωριστικά αφρού ή πλαστικά ακραία καπάκια για την αποφυγή επαφής και ζημιάς στην επιφάνεια, και στη συνέχεια συσκευάζεται με ασφάλεια με χαλύβδινο λουράκι και προστατευτικά άκρων. Οι δέσμες είναι τυλιγμένες σε ένα στρώμα φραγμού υγρασίας από χαρτί VCI (Αναστολέας διάβρωσης ατμών) και μεμβράνη πολυαιθυλενίου, με προστιθέμενες συσκευασίες ξηραντικού για πρόσθετο έλεγχο της υγρασίας κατά τη θαλάσσια μεταφορά. Τέλος, οι σωλήνες είναι συσκευασμένοι με ασφάλεια σε στιβαρά ξύλινα κιβώτια συμβατά με το πρότυπο ISPM 15 ή παλέτες με χαλύβδινο-πλαίσιο, με σαφή επισήμανση με βαθμό, προδιαγραφές, αριθμό θερμότητας, διαστάσεις και σήματα αποστολής για πλήρη ιχνηλασιμότητα και ασφαλή χειρισμό κατά τη διεθνή μεταφορά.

Ο Όμιλος GNEE έχει το δικό του εργοστάσιο που παράγει πολλές διαφορετικές ποιότητες προϊόντων τιτανίου. Το εργοστάσιο διαθέτει έμπειρους εργάτες, εξειδικευμένο και επαγγελματικό εξοπλισμό,-καλές συνεργασίες και μια επιχειρηματική ομάδα με αυξανόμενες πωλήσεις- όλο το χρόνο. Η εταιρεία ειδικεύεται στον τομέα των υλικών τιτανίου για περισσότερα από 10 χρόνια και έχουμε κερδίσει παγκόσμια φήμη για τη γρήγορη παράδοση, τις ανταγωνιστικές τιμές και την καλή-υπηρεσία μετά την πώληση.

Ε1: Ποια είναι η διαφορά μεταξύ των σωλήνων τιτανίου χωρίς ραφή και των συγκολλημένων σωλήνων;

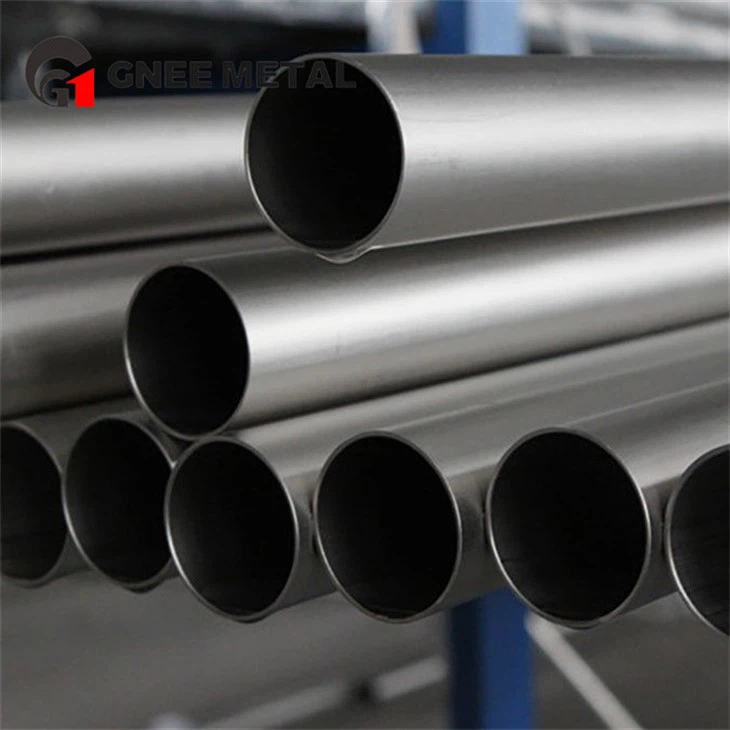

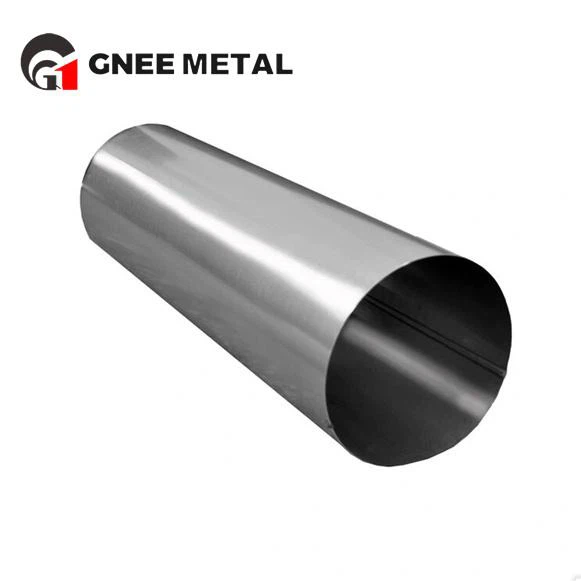

Οι σωλήνες χωρίς συγκόλληση κατασκευάζονται από συμπαγή μπιγιέτα χωρίς ραφή συγκόλλησης, προσφέροντας μέγιστη ακεραιότητα για εφαρμογές υψηλής-πίεσης ή κρίσιμες. Οι συγκολλημένοι σωλήνες κατασκευάζονται από λωρίδα με διαμήκη συγκόλληση, προσφέροντας πιο οικονομική παραγωγή για μεγαλύτερες διαμέτρους και μεγαλύτερα μήκη. Και οι δύο τύποι είναι αποδεκτοί σύμφωνα με τις προδιαγραφές ASTM όταν κατασκευάζονται και επιθεωρούνται σωστά.

Ε2: Μπορούν να συγκολληθούν διαφορετικές ποιότητες τιτανίου;

Ναι, με την κατάλληλη επιλογή μετάλλου πλήρωσης:

Gr5 έως Gr5: Γεμιστικό ΕΡΤi-5

Gr5 έως Gr9: Γεμιστικό ΕΡΤi-9

Gr7 έως Gr2: ERTi-7 ή ERTi-2

Gr23 to Gr23: ERTi-5 ELI filler

Συμβουλευτείτε τις διαδικασίες συγκόλλησης για συγκεκριμένους συνδυασμούς.

Ε3: Ποια είναι η μέγιστη βαθμολογία πίεσης για σωλήνες τιτανίου;

Οι τιμές πίεσης εξαρτώνται από την ποιότητα, το μέγεθος, το πάχος του τοιχώματος και τη θερμοκρασία. Συμβουλευτείτε το ASME B31.3 για σωληνώσεις διεργασίας ή συγκεκριμένους κώδικες σχεδιασμού. Ως κατευθυντήρια γραμμή, ο σωλήνας Schedule 10S Grade 5 μπορεί συνήθως να χειριστεί 2000-4000 psi ανάλογα με τη διάμετρο.

Ε4: Είναι αυτοί οι βαθμοί κατάλληλοι για ξινή υπηρεσία (περιβάλλοντα H₂S);

Βαθμός 5: Περιορισμένη αντίσταση, μπορεί να απαιτεί ειδικές εκτιμήσεις

Βαθμός 7: Εξαιρετική αντοχή σε ρωγμές από καταπόνηση σουλφιδίου

Βαθμός 9: Καλή αντίσταση, που συχνά προσδιορίζεται για ξινή εξυπηρέτηση

Βαθμός 23: Παρόμοιο με τον βαθμό 5, με βελτιωμένη σκληρότητα
